q氣動邏輯元件的特點： 1.元件孔徑較大，抗污染能力較強，對氣源的凈化程度要求較低。 2.元件在完成切動作后，能切斷氣源和排氣孔之間的通道，無功耗氣量較低。 3.負載能力強，可帶多個同類型元件。 4.在組成系統時，元件連接方便，調試簡單。 5.適應能力較強，可在各種惡劣環境下工作。 6.響應時間一般在10ms以內。
電磁閥安裝注意1、安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或濺水的地方。電磁閥應垂直向上安裝；2、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作；3、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用；4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器；5、當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。
我公司是一家專業的氣動元件生產企業,公司擁有生產氣動液壓元件的精密專用設備,產品質量優,深受廣大客戶的好評.下面我們來了解一下氣動元件使用時注意事項:氣動元件所有產品使用時,須保持在指定的工作壓力及電壓范圍內.當使用于水份或油滴及塵埃多的環境,必須加蓋保護套以避免產品損壞.請勿使用含有腐蝕性物質的流體或空氣,以避免產品損壞.產品操作時,請勿接觸端子部份或開關,以避免因短路或線路錯誤,造成作動及電擊請勿于產品上放置其它物,以避免產品掉落造成人體及機器、裝置的損傷,另外,產品可能因損壞而造成運轉不良及失控的危險.例如氣壓缸氣缸作動時,請注意作動的方向.請勿將手放在氣缸作動范圍內.電線如感應開關之導線等..,請作適當檢查若有損壞、強拉、扭轉、撓曲、放重物于產品上等..行為,將可能造成短路或線路錯亂,引起火花及電擊建議氣缸速度于500mm/sec以下,否則會造成氣缸不良發生.但若承受大負荷且速度于最大限值以內仍很快時,應防止直接沖擊氣缸,建議使用外部緩沖器...等.例如方向控制閥、三聯件空氣組合、空壓配件、感應開關電線如壓力開關導線,電磁閥電源供應線等請作適當檢查,若有損害、強拉、扭轉、撓曲,放重物于產品上等..行為,將可能造成短路或線路錯亂,...
氣流經過對稱斜孔分成多束進入擴散室A后膨脹，減速后與反射套碰撞，然后反射到B室，在消聲器中心處，氣流束互相撞擊、干涉。當兩個聲波相位相反時，使聲波的振幅相互減弱達到消耗聲能的目的。最后聲波通過消聲器內壁的消聲材料，殘余聲能由于消聲材料的細孔相摩擦而變成熱能，再次達到降低聲強的效果。
原理 電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。 分類按被控制管路內的介質及使用工況的不同可將電磁閥分為：液用電磁閥、氣用電磁閥、蒸汽電磁閥、燃氣電磁閥、油用電磁閥、消防專用電磁閥、制冷電磁閥、防腐電磁閥、高溫電磁閥、高壓電磁閥、無壓差電磁閥、超低溫電磁閥（深冷電磁閥）、真空電磁閥等。 按電磁閥內部結構不同可分為：先導式、直動式、復合式、反沖式、自保持式、脈沖式、雙穩態、雙向型等。按電磁閥的使用材質不同可分為：鑄鐵體（灰口鑄鐵、球墨鑄鐵）、銅體（鑄銅、鍛銅）、鑄鋼體、全不銹鋼體（304、316）、非金屬材料（ABS、聚四氟乙烯）。按管道中介質的壓力不同可分為：真空型（-0.1~0Mpa）、低壓型（0~0.8Mpa）、中壓型（1.0~2.5Mpa）、高壓型（4.0~6.4Mpa）、超高壓型（10~21Mpa）按介質溫度不同可分為：常溫型（5℃~80℃）...

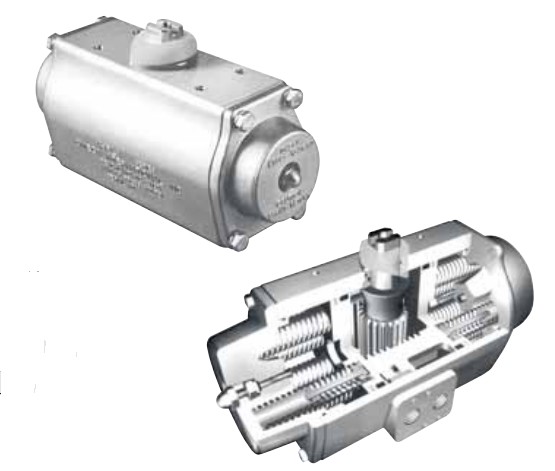

10SR/DA氣動執行器，采用雙齒條結構，鋁合金缸體。SR為單作用，DA為雙作用。缸徑為Φ45~Φ400mm，基本型產品在0°~90°兩位置有±4°的可調范圍。最大理論輸出力矩：工作壓力為0.8Mpa時，雙作用為15800N·m；單作用按K6計算，0°為9696N·m，90°為7488N·m。 10SR/DA氣動執行器的主要特點： 1)一般采用單齒條齒輪結構，為了增加輸出力矩或減少體積，采用雙齒條齒輪結構的逐漸增多。 2)關鍵零件材質：氣缸體一般采用鋁合金，表面進行硬質陽極氧化處理；用于腐蝕性流體采用不銹鋼，外表電解拋光。齒輪軸采用不銹鋼。活塞齒條有不銹鋼和壓鑄鋁兩種，背面裝有復合軸承和導向環，以減少摩擦，延長使用壽命。密封件一般采用丁晴橡膠O型圈，高溫用氟橡膠O型圈，低溫用低溫丁晴橡膠O型圈。齒輪軸采用不銹鋼，具備防漏結構且有軸承導向的一體式結構，壽命長。 3)無給油潤滑，反映其摩擦力小，壽命可靠性好。 4)普遍帶有磁性開關，為自動化控制提供了條件。 5)安裝連接尺寸符合國際標準：輸出軸槽、螺孔、頂部安裝孔、氣源接口符合國際NAMUR標準，底部安裝孔符合國際ISO5211、DIN3377，方便安裝電磁閥限位開關等附件。
在氣路(或液路)上來說: 兩位三通電磁閥具有1個進氣孔(接進氣氣源)、1個出氣孔(提供給目標設備氣源)、1個排氣孔(一般安裝一個消聲器，如果不怕噪音的話也可以不裝@_@)。 兩位五通電磁閥具有1個進氣孔(接進氣氣源)、1個正動作出氣孔和1個反動作出氣孔(分別提供給目標設備的一正一反動作的氣源)、1個正動作排氣孔和1個反動作排氣孔(安裝消聲器)。 對于小型自動控制設備，氣管一般選用8~12mm的工業膠氣管。電磁閥一般選用我公司生產的質量可靠的品牌產品。 在電氣上來說： 兩位三通電磁閥一般為單電控(即單線圈)，兩位五通電磁閥一般為雙電控(即雙線圈)。線圈電壓等級一般采用DC24V、AC220V等。 兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。 常閉型兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路就會斷開，這相當于“點動”。 常開型兩位三通單電控電磁閥動作原理：給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是“點動”。 兩位五通雙電控電磁閥動作原理： 給正動作線圈通電，則正動作氣路接通(正動作出氣孔有氣)，即使給正動作線圈斷電后正動作氣路仍然是接通的，將會一直維持到給...
對氣缸來說，缸筒內徑的加工精度要求是比較高的，表面粗糙度根據活塞所使用的密封圈的形式而異。 用O形橡膠密封圈時為3級精度，粗糙度及a為0．4；用Y形橡膠密封圈時為4—5級精度，粗糙度及a為0．4。圓柱度、圓度誤差不能超過尺寸公差的一半，端面與內徑的垂直度誤差不大于尺寸公差的2／3。有些氣缸，缸筒內壁的粗糙度遠遠不能滿足要求，從而使活塞上的孔用密封圈與缸筒之間的摩擦系數加大，導致氣缸起動壓力升高，出現爬行現象?；钊系拿芊馊p加劇，從而導致氣缸內泄現象，不能滿足工作要求。 防范的辦法是提高缸筒和活塞桿工作表面的加工精度。
一、可靠性 1.電磁閥分為常閉和常開二種；一般選用常閉型，通電打開，斷電關閉；但在開啟時間很長關閉時很短時要選用常開型了。 2.壽命試驗，工廠一般屬于型式試驗項目，確切地說我國還沒有電磁閥的專業標準，因此選用電磁閥廠家時慎重。 3.動作時間很短頻率較高時一般選取直動式，大口徑選用快速系列。 二、安全性 1.一般電磁閥不防水，在條件不允許時請選用防水型，工廠可以定做。 2.電磁閥的最高標定公稱壓力一定要超過管路內的最高壓力，否則使用壽命會縮短或產生其它意外情況。 3.有腐蝕性液體的應選用全不銹鋼型電磁閥。 三、經濟性 有很多電磁閥可以通用，但在能滿足以上三點的基礎上應選用最經濟的產品。
常斷型多介質電磁閥使用常斷型電磁先導閥，常通型多介質電磁閥因使用在關閉時間很短的場合，故用常通式電磁先導閥。 常斷型設計結構工作原理與特點：電磁線圈斷電，動鐵心在復位彈簧力作用下關閉先導閥閥座口（泄流口），導致P口的流體壓力高于A口的輸出壓力，通過膜片上的小孔作用在膜片上部，匯合膜片復位彈簧力形成合力使膜片下移，從而關閉主閥閥座口，使主閥判斷。當電磁線圈通電，靜鐵心吸合動鐵心開啟先導閥閥座口，因先導閥體上的泄流孔大于膜片上的進流孔，使膜片上部的流體壓力不斷下降，當下降至合力小于膜片下部來自P口向上的作用力時，頂起膜片，使主閥打開。 常通型設計結構工作原理：電磁線圈斷電時，動鐵心在復位彈簧力作用下打開先導閥口，泄流R口關閉，膜片上腔與先導閥泄流口相通，P口流體向上的作用力克服膜片上部作用力，頂起膜片，使主閥打開。
